Reibahle nach Maß

Raue Innenwandungen, Unrundheiten und Durchmesserabweichungen verursachen hohen Ausschuss sowie teure Nacharbeit. Wir fertigen Ihre VHM Reibahle nach Maß exakt nach Ihrer Bauteil- oder Konstruktionszeichnung. Unsere Spezialanfertigungen garantieren mikrometergenaue Durchmesser bei hoher Rundheitsgüte. Wir realisieren Toleranzfeldbreiten ab 2 µm (z. B. Nennmaß ±1 Mikrometer).

Durch die Kombination mehrerer Reibstufen in einem Werkzeug lassen sich ihre Zykluszeiten um messbare Sekunden verkürzen.

Jetzt Angebot anfragen
Produktspektrum ansehen
Reibahlen Hauptbild

PRODUKTSPEKTRUM

Unsere verschiedenen Reibahlen Typen

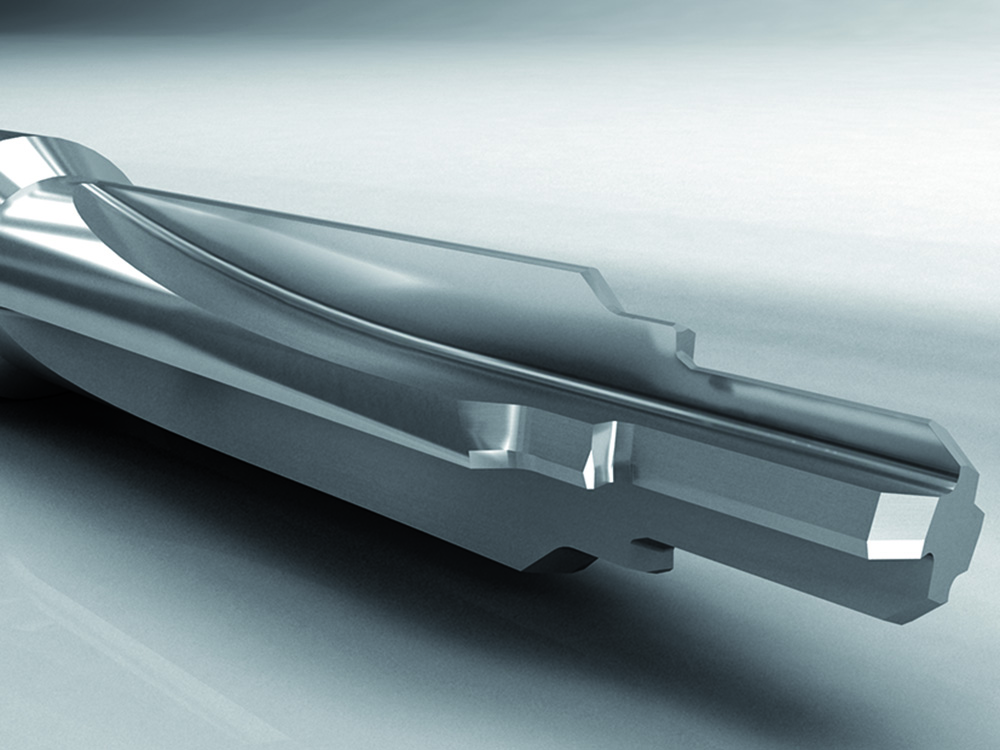

Form- und Stufenreibahlen

Diese Sonderwerkzeuge vereinen mehrere Reibdurchmesser und Formübergänge (auch mit Radien) in einem einzigen Arbeitsgang.

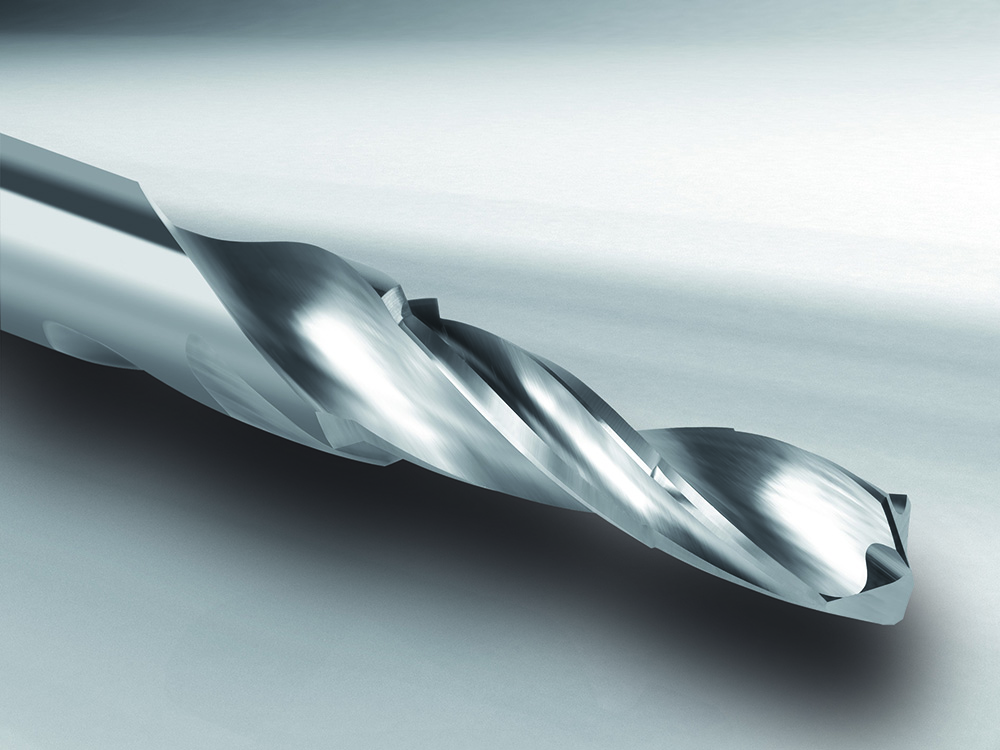

Bohrreibahlen

Die spezifische Kombination aus Bohrspitze und Reibstufe erzeugt aus dem vollen Werkstoff heraus sofort endmaßhaltige Passungen.

Automatenreibahlen

Auslegung nach Standard oder optimiert auf Ihre Bearbeitungsaufgabe bzw. Ihren Maschinenpark.

Konusreibahlen

Wir fertigen kegelige Schneidengeometrien zur exakten Bearbeitung von Stiftbohrungen und Dichtsitzkegeln ab einer Winkeltoleranz von ±5 Minuten (± 0°5‘).

Maschinenreibahlen

Zylindrische Schaftwerkzeuge mit frei konfigurierbaren Schneidenzahlen garantieren maßhaltige Bohrungen bei allen gängigen Werkzeugaufnahmen.

Technische Daten und Konfigurationsmöglichkeiten

Parameter Konfigurationsbereich
Nenndurchmesser Ab 0,3 mm bis zur individuellen Kundenspezifikation
Schneidenausführung Rechtsschneidend oder linksschneidend
Nutenform Geradegenutet, rechtsspiralig oder linksspiralig
Schneidenteilung Gleiche oder ungleiche Teilung der Nuten
Kühlmitteloption Innenkühlung mit Austritt an der Spitze, an der Schneidstufe oder seitlich.
Fertigungstoleranz Stufendurchmesser mit Toleranzen ab ±1 µm.
Qualitätssicherung DIN EN ISO 9001 Zertifizierung seit 1996.
Messprotokolle können nach Kundenvorgabe mitgeliefert werden.

HAMESO: Ihr Partner für Reibahlen nach Maß

Als familiengeführtes Unternehmen (gegründet 1976) fertigen wir Ihre Reibwerkzeuge auf modernen 5-achsigen CNC-Schleifmaschinen in Baindt. Sie sprechen bei uns ohne zeitraubende Umwege direkt mit den verantwortlichen Anwendungstechnikern und erhalten Ihr Angebot innerhalb weniger Stunden. Wir archivieren Ihre festgelegte Schneidengeometrie / Werkzeuggeometrie digital. Dadurch können wir bei Folgebestellungen identische Werkzeuge ohne Abweichung garantieren. Bei drohenden Linienstopps in Ihrem Werk ziehen wir dringende Sonderanfertigungen flexibel auf freie Maschinenkapazitäten vor.

Reibahle nach Maß: Material und Beschichtung

Die Auswahl der passenden Vollhartmetallsorte, die richtige Schliffqualität und die optimale Beschichtung bestimmt die Standzeit des Reibwerkzeugs im Zerspanungsprozess maßgeblich. Basierend auf dem zu bearbeitenden Material, der Bauteilgeometrie und dem bei Ihnen vorhandenen Maschinenpark stimmen wir Hartmetall, Schliffqualität und Beschichtung optimal auf Ihre Anwendung ab.
  • Feinstkorn Vollhartmetall: Diese verschleißfesten Sorten bilden ein Optimum aus Härte und Biegebruchfestigkeit. Sie erlauben die effiziente Zerspanung von Gusseisen, vergütetem Stahl sowie hochlegierten Werkstoffen mit Härten bis 67 HRC.
  • Titanaluminiumnitrid Beschichtung: Die hauchdünne Hartstoffschicht unserer Beschichtungspartner senkt die Reibungstemperatur im Schneidbereich ab und erhöht die Einsatzdauer um bis zu ein Drittel.
  • Chromnitrid Beschichtung: Diese extrem glatte Beschichtung schützt das Reibwerkzeug bei der Zerspanung von Edelstahl vor Verschleiß und Aufbauschneiden.

Wo kommen Reibahlen zum Einsatz?

  • Medizintechnik: Unsere optimieren Reibwerkzeuge kalibrieren Bohrungen an chirurgischen Instrumenten und Gelenkimplantaten ab 0,3 mm vollkommen gratfrei.
  • Automobilindustrie und Zulieferbetriebe: In der Serienfertigung bearbeiten Sonderreibahlen maßhaltige Ventilführungen und Einspritzgehäuse in der Großserie.
  • Hydraulik und Maschinenbau: Reibwerkzeuge erzeugen spiegelglatte Zylinderwandungen und maßhaltige Dichtsitzgeometrien in Steuerblöcken.

In wenigen Schritten zu Ihrer individuellen Reibahle

  1. Anfrage senden: Sie übermitteln uns Ihre Konstruktionszeichnung, STEP-Datei oder Skizze direkt über unser gesichertes Kontaktformular.
  2. Technische Machbarkeitsprüfung: Unsere Ingenieure analysieren die Geometrie, stimmen Freiwinkel sowie Schneidenzahlen ab und erarbeiten eine transparente Kalkulation.
  3. CNC-Schleifprozess: Nach Ihrer Freigabe produzieren wir das Reibwerkzeug auf unseren modernen CNC-Schleifzentren.
  4. Qualitätskontrolle und Versand: Während dem kompletten Fertigungsprozess wird die Maßhaltigkeit der Werkzeuge überwacht und dokumentiert. Zur optischen Messung steht auch eine CNC Messmaschine zur Verfügung. Auf Wunsch kann ein kundenspezifisches Messprotokoll angefertigt werden. Optische Messsysteme erfassen die Maßhaltigkeit digital, bevor wir Ihre Reibahle nach Maß direkt an Ihren Standort liefern.

ANGEBOT ANFRAGEN

Anfrage für Reibahlen nach Maß starten

Senden Sie uns jetzt Ihre Bauteilskizze oder CAD-Daten für eine unverbindliche technische Prüfung. Unsere Anwendungstechniker kalkulieren Ihre individuelle Reibahle nach Maß innerhalb kurzer Zeit und nennen Ihnen konkrete Liefertermine.

Jetzt anfragen

06 / FAQ

FAQ: Häufige Fragen zu Reibahlen nach Maß

Eine Reibahle dient der Feinbearbeitung vorgebohrter Löcher und schabt minimalste Materialmengen von der Wandung ab. Mehrere geometrisch angeordnete Schneiden führen das Werkzeug im Werkstoff und glätten raue Oberflächen auf minimale Rauheitswerte. Durch dieses hochgenaue Schlichtverfahren erzielen Sie exakte Passungsmaße und kreisrunde Bohrungsformen.
