VHM Stufenreibahlen nach Maß

Maßabweichungen im Mikrometerbereich und Rattermarken an den Bohrungswänden verzögern Ihre Baugruppenmontage. Unsere kundenspezifischen VHM-Stufenreibahlen lösen dieses Fertigungsproblem und halten engste Passungstoleranzen im einstelligen Mikrometer dauerhaft ein. Durch die Kombination von Bohren, Senken und Reiben in einem einzigen Werkzeuglauf senken sie Ihre Taktzeiten um messbare Sekunden.

Jetzt Angebot anfragen

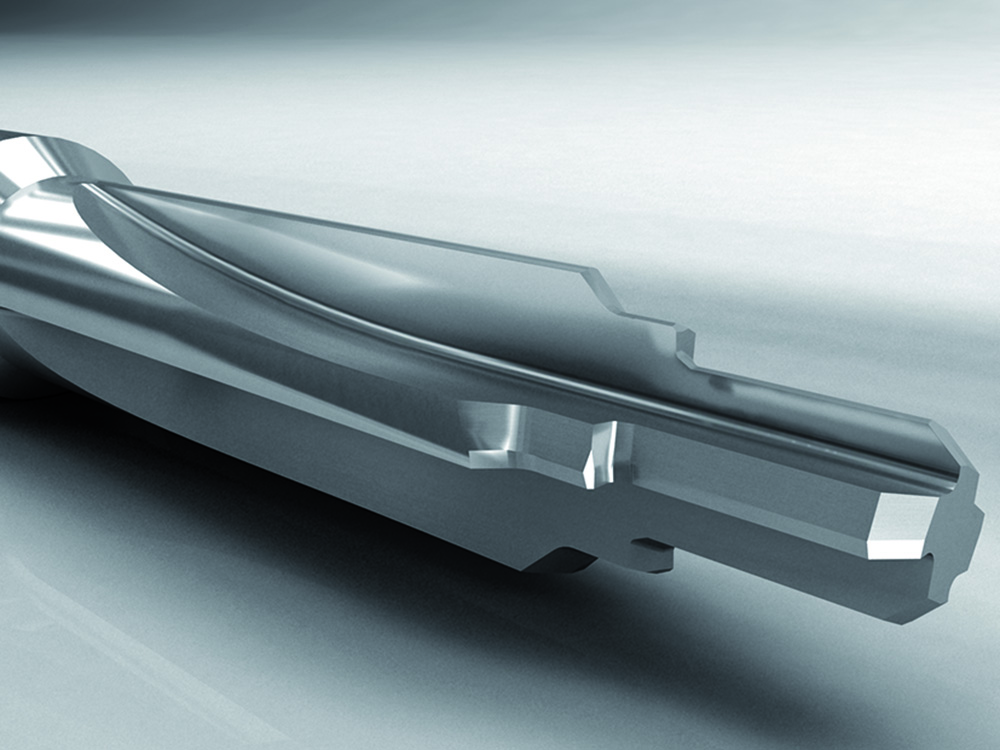

reibahlen

Was sind Stufenreibahlen und wie funktionieren sie?

Eine Stufenreibahle kalibriert bestehende Bohrungen auf exakte Endmaße und erzeugt zeitgleich mehrere Durchmesserstufen an einem Bauteil. Im Gegensatz zu herkömmlichen Katalogwerkzeugen kombiniert diese Sondergeometrie verschiedene Schlichtdurchmesser sowie Übergangswinkel auf einem gemeinsamen Werkzeugschaft.

Die Schneidkanten tragen minimales Material von der Bohrungswand ab und glätten raue Oberflächenstrukturen auf ein Minimum. Bei der Zerspanung führt der vordere Durchmesser das Werkzeug in der Bohrung, während die nachfolgende Stufe den nächstgrößeren Durchmesser maßhaltig ausarbeitet. Durch ungleiche Schneidenteilungen unterbrechen unsere Werkzeuge Schwingungsfrequenzen und verhindern störende Rattermarken an der Innenwand.

Technische Highlights und Konfigurationsmöglichkeiten

  • Schneidrichtung: Angepasst auf Ihre Anwendung fertigen wir die Reibahlen linksschneidend oder rechtsschneidend.
  • Nutenform: Optimiert auf das zu bearbeitende Material erhalten Sie ihre Reibahlen mit gerader oder spiraliger Nut in linksspiraliger oder rechtsspiraliger Ausführung.
  • Teilung: Die Reibahlen sind mit gleicher Teilung für Standardanforderungen oder mit ungleicher Teilung für erhöhte Rundheit und Oberflächengüte erhältlich.
  • Filigrane Mikrodurchmesser: Das Fertigungsspektrum für diese Sonderreibahlen startet bereits ab 0,3 Millimetern Nenndurchmesser für die Mikrozerspanung.
  • Kombinierte Stufenformen: Sie erhalten die Werkzeuge als VHM Stufenbohrreibahlen mit integrierten Bohr- oder Senkstufen für komplexe Innengeometrien.
  • Innenkühlung: Integrierte Kanäle leiten den Kühlmittelstrom direkt an die Schneidkanten und sichern die kontinuierliche Spanabfuhr.
  • Beschichtung: Durch die optimierte Beschichtung kann die Standzeit deutlich erhöht und die Zykluszeit reduziert werden.
reibahlen

Warum Stufenreibahlen von HAMESO?

Wir produzieren Ihre Vollhartmetall Stufenreibahlen exakt nach Ihren Konstruktionszeichnungen auf hochmodernen CNC-Schleifzentren. Unsere Spezialanfertigungen garantieren wiederholgenaue Maßtoleranzen ab ±1 Mikrometer Zoleranzfeldpreite 2µm) optimiert auf die Lage ihrer anspruchsvollen Passungen.

  • Kombinierte Arbeitsgänge: Das Sonderwerkzeug macht nachgelagerte Werkzeugwechsel komplett überflüssig und verkürzt Ihre Taktzeit pro Bauteil messbar.
  • Schwingungsfreie Zerspanung: Die geometrische Unterbrechung von Frequenzen verhindert Rattermarken an den Innenwandungen und sichert glatte Oberflächen.
  • Enge Toleranzbereiche: Wir fertigen Reibdurchmesser mit Toleranzfledbreiten ab 2 µm (z.B. Nennmaß ±1 Mikrometer). Dadurch können Sie ihre Bauteilpassungen prozesssicher direkt im ersten Durchlauf erreichen.
  • Optimierte Kühlwirkung: Der gezielte platzierte Kühlmittelaustritt bei interner Kühlmittelzuführung sorgt dafür, dass das Kühlmittel direkt am Ort der Spanerzeugung ankommt und die Späne sauber aus der Bohrung transportiert werden.

Der Fertigungsprozess von Stufenreibahlen

Die Fertigung beginnt mit der Auswahl einer feinstkorn Vollhartmetallsorte, abgestimmt auf den zu bearbeitenden Werkstoff. Auf mehrachsigen CNC-Schleifmaschinen schleifen unsere Fachkräfte die spezifischen Durchmesserstufen, Winkel und Übergangsradien mit Diamantschleifscheiben. Eine optionale Oberflächenbehandlung durch spezialisierte Beschichtungspartner schützt die Schneiden bestmöglich vor thermischem und abrasivem Verschleiß.
Auf Wunsch erhalten Sie ein individuelles Messprotokoll zu Ihren Werkzeugen. Neben klassischen Messmitteln setzten auch CNC gesteuerte optische Messsysteme ein.

Wo kommen Stufenreibahlen zum Einsatz?

  • Medizintechnik: Unsere hochgenauen Reibahlen erzeugen makellose Innenkonturen an chirurgischen Instrumenten und Implantaten ohne Gratbildung.
  • Automobilindustrie und Zulieferbetriebe: Die Stufenwerkzeuge erzeugen in der Serienfertigung hochkomplexe Ventilführungen und Einspritzgehäuse ohne Maßabweichung.
  • Maschinenbau und Hydraulik: Planflächen und Passungsdurchmesser an Hydraulikventilen entstehen in einem einzigen Werkzeuglauf mit maximaler Rundheitsgenauigkeit.
reibahlen

PRODUKTSPEKTRUM

Unsere Materialien für Stufenreibahlen

Die Wahl der passenden Vollhartmetallsorte bestimmt die Standzeit des Reibwerkzeugs im Zerspanungsprozess maßgeblich. Wir stimmen das Gefüge und die Kantenfestigkeit des Basismaterials exakt auf die Eigenschaften Ihres zu bearbeitenden Werkstoffs ab.

Feinstkorn Vollhartmetall

Diese verschleißfesten Sorten bilden ein Optimum aus Härte und Biegebruchfestigkeit. Sie erlauben die effiziente Zerspanung von Gusseisen, vergütetem Stahl sowie hochlegierten Werkstoffen mit Härten bis 67 HRC.

Titanaluminiumnitrid Beschichtung

Die hauchdünne Hartstoffschicht unserer Beschichtungspartner senkt die Reibungstemperatur im Schneidbereich ab und erhöht die Einsatzdauer um bis zu ein Drittel.

Chromnitrid Beschichtung

Diese extrem glatte Beschichtung schützt das Reibwerkzeug bei der Zerspanung von Edelstahl vor Verschleiß und Aufbauschneiden.

ANGEBOT ANFRAGEN

Individuelles Angebot für Stufenreibahlen

Übermitteln Sie uns Ihre STEP-Datei, ihre Konstruktionszeichnung, einen Detailauszug oder Ihre Handskizze direkt über unser gesichertes Kontaktformular. Unsere Anwendungstechniker analysieren die technische Machbarkeit Ihrer geforderten Stufenreibahle umgehend und kalkulieren ein transparentes Angebot.

Jetzt anfragen

FAQ: Häufige Fragen zu Stufenreibahlen

Ein Stufenbohrer bohrt aus dem vollen Material heraus und erzeugt mehrere Rohdurchmesser oder Senkungen in einem Arbeitsgang. Die Stufenreibahle dient hingegen der Feinbearbeitung vorgebohrter Löcher und entfernt nur minimale Spanmengen. Dadurch erzielt die Reibahle extrem enge Passungstoleranzen im Mikrometerbereich und eine hervorragende Oberflächengüte.
